Kích thước thang máy gia đình chuẩn thông số kỹ thuật

Bạn đang có nhu cầu lắp đặt thang máy nhưng đang phân vân không biết kích thước thang máy gia đìnhkích thước hố thang máy như nào cho phù hợp với diện tích công trình? Dưới đây, chúng tôi sẽ chia sẻ thêm cho bạn một số thông tin thực sự hữu ích và giúp bạn hiểu thêm về vấn đề này.

TƯ VẤN KÍCH THƯỚC THANG MÁY GIA ĐÌNH

Kích thước thang máy gia đình là yếu tố đặc biệt quan trọng, ảnh hưởng trực tiếp đến chất lượng công trình.

Hố pit hay còn gọi là hố thang máy, giếng thang, so với độ cao tự nhiên của mặt đất thì thường được thiết kế và xây dựng nằm ở vị trí âm. Hố thang máy là phần ở phía dưới mặt sàn tầng dừng thấp nhất, đây chính là chiều sâu, chiều rộng và chiều ngang của hố. Để có thể lựa chọn được một kích thước phù hợp thì đầu tiên, bạn cần phải căn cứ vào tải trọng thang máy. Từ đó, kích thước của mỗi loại thang khác nhau cũng sẽ có sự chênh lệch nhất định.

Tại sao chúng ta lại cần phải quan tâm đến kích thước hố thang máy gia đình? Câu trả lời là: Hố thang quyết định đến tính thẩm mỹ cũng như kiểu dáng, kích thước của một công trình thang máy. Hố thang được thi công đúng như yêu cầu, tiêu chuẩn của bên thang máy và bên xây dựng thì mới đảm bảo thang máy sang trọng và đẹp mắt được.

Sau đây là một số nội dung tư vấn sơ bộ về vấn đề này mà bạn có thể tham khảo, tìm hiểu.

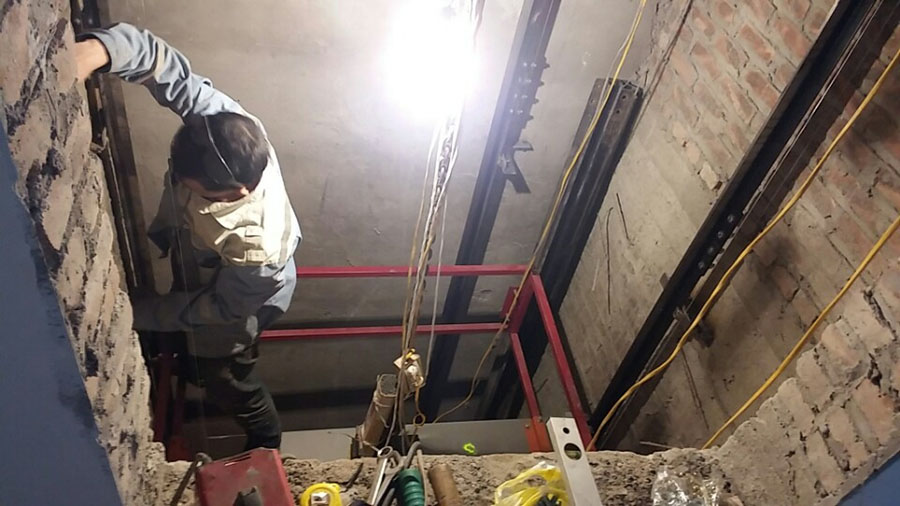

Hố Pit thang máy gia đình

Tư vấn kích thước Hố Pit thang máy gia đình

Kích thước thang máy gia đình 200kg

Đây là thang máy mini hay thang máy có kích thước nhỏ nhất, loại thang máy gia đình  mini thường sử dụng cho những công trình có diện tích nhỏ, có thể thi công lắp đặt được ở nhiều vị trí trong nhà. Mẫu thang máy này có thể tải được từ 1 tới 3 người.

  • Kích thước hố thang máy: chiều rộng 1300mm và chiều sâu 1100mm
  • Kích thước cabin thang máy: chiều rộng 900mm, chiều sâu 600mm, chiều cao 2200mm
  • Kích thước cửa thang máy: chiều rộng 600mm, chiều cao 2100mm. Đây là kích thước của thang máy có 2 cánh cửa mở ra 2 bên, tim ở giữa.

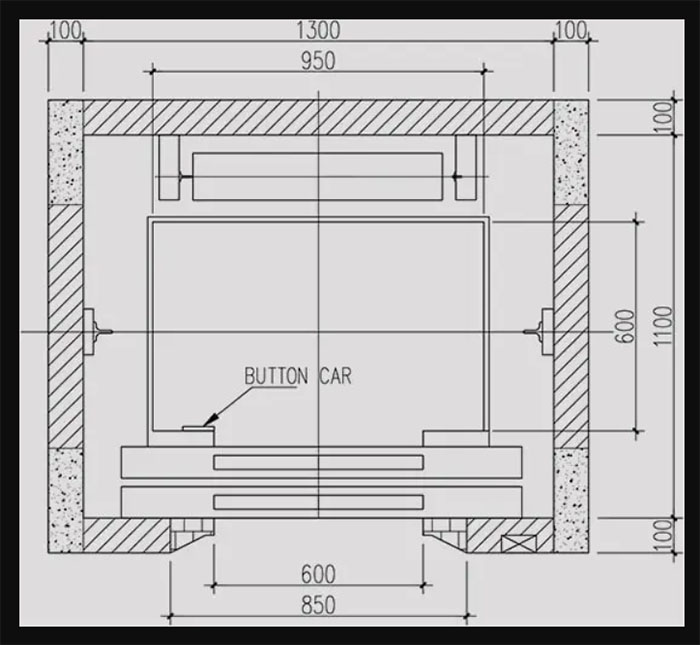

Bản vẽ kích thước thang máy gia đình 200kg

Bản vẽ kích thước thang máy gia đình 200kg

Kích thước thang máy gia đình 250kg

Đây cũng là một trong những mẫu thang máy loại nhỏ, thường dùng cho diện tích dưới 70m2. Thang máy 250kg có 2 loại kích thước được tính như sau:

Thang máy gia đình 250kg sử dụng đối trọng sau:

  • Kích thước hố thang máy: chiều rộng 1400mm và chiều sâu 1300mm
  • Kích thước phòng cabin: chiều rộng 1000mm, chiều sâu 800mm và chiều cao là 2200mm
  • Kích thước cửa thang (loại cửa 2 cánh): chiều rộng 650mm, chiều cao 2100mm.

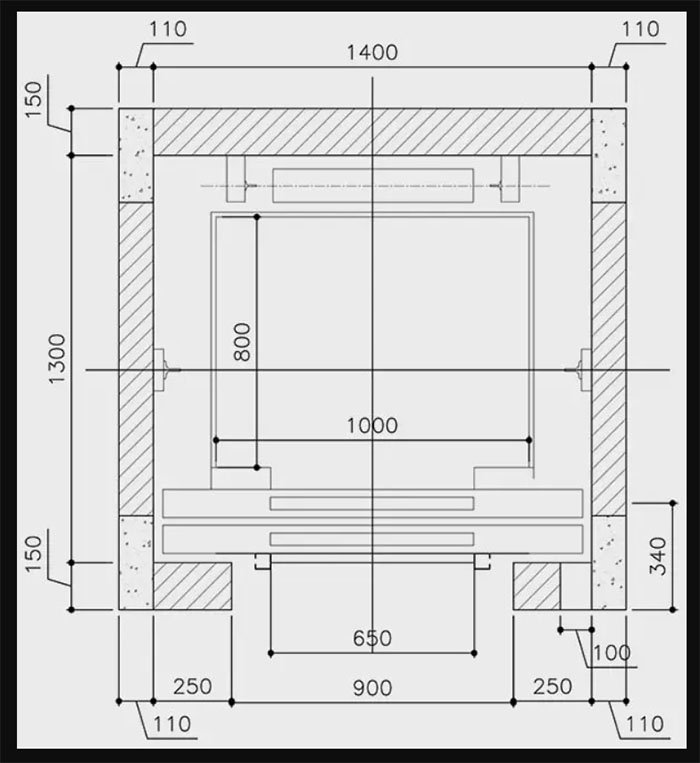

Kích thước thang máy gia đình 250kg sử dụng đối trọng sau

Kích thước thang máy gia đình 250kg sử dụng đối trọng sau

Thang máy gia đình 250kg sử đối trọng hông:

Nếu gia chủ muốn cửa thang máy rộng hơn thì nên sử dụng loại thang máy 250kg đối trọng hông. Loại này cũng sử dụng cửa 2 cánh.

  • Hố thang máy có kích thước chiều rộng 1600mm và chiều sâu 1100mm
  • Kích thước phòng cabin có chiều rộng 1000mm, chiều sâu là 800mm và chiều cao là 2200mm
  • Kích thước cửa thang có chiều rộng là 750mm và chiều cao là 2100mm

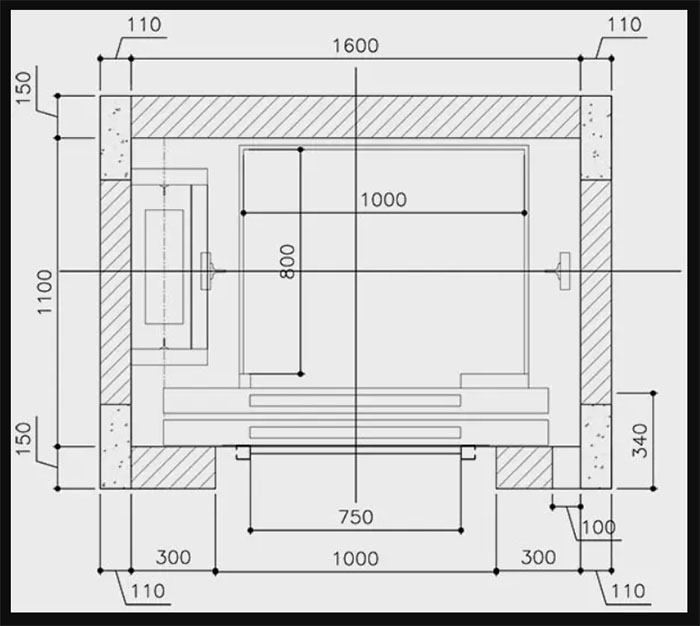

Kích thước thang máy gia đình 250kg sử dụng đối trọng hông

Kích thước thang máy gia đình 250kg sử dụng đối trọng hông

Kích thước thang máy gia đình 300kg

Đây là một trong những kích thước được nhiều người sử dụng, thang máy 300kg có thể tải được từ 4 tới 5 người, kích thước thang máy gia đình 300kg cũng có 2 loại như sau:

Kích thước thang máy gia đình 300kg sử dụng đối trọng sau:

  • Kích thước hố thang rộng 1500mm và sâu 1400mm
  • Kích thước cabin thang máy rộng 1100mm, sâu 900mm và chiều cao 2200mm
  • Kích thước cửa thang máy 300kg có chiều rộng là 700mm và chiều cao là 2100mm

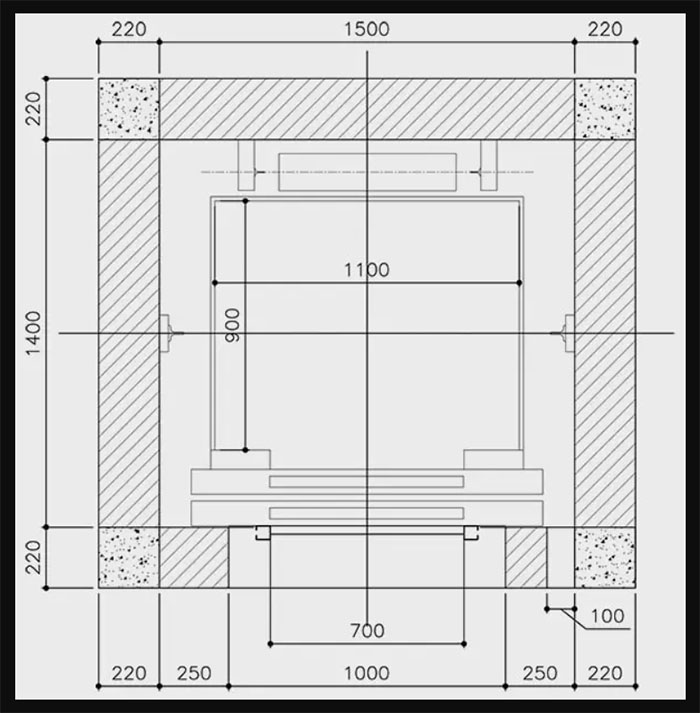

Kích thước thang máy 300kg sử dụng đối trọng sau

Kích thước thang máy 300kg sử dụng đối trọng sau

Kích thước thang máy 300kg sử dụng đối trọng hông:

  • Kích thước hố thang máy có chiều rộng là 1700mm và chiều sâu là 1200mm
  • Kích thước cabin phòng thang máy chiều rộng là 1100mm, chiều sâu là 900mm và chiều cao là 2200mm
  • Kích thước cửa thang máy rộng 800mm, cao 2100mm

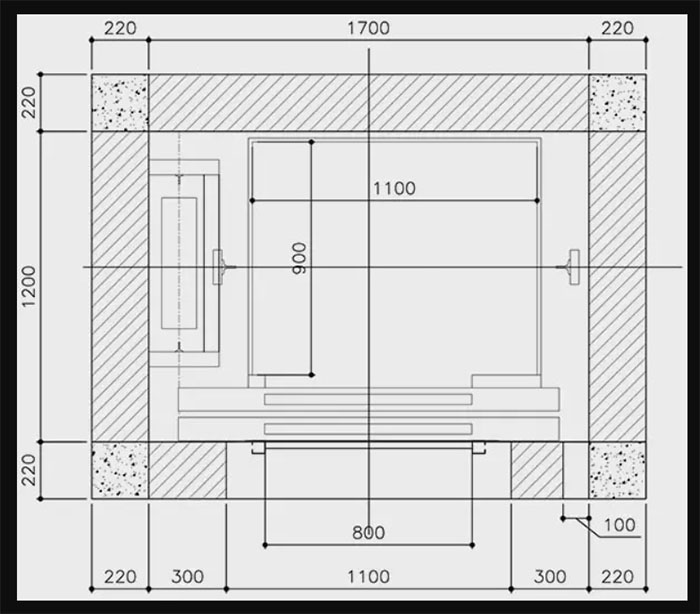

Kích thước thang máy 300kg sử dụng đối trọng hông

Kích thước thang máy gia đình 300kg sử dụng đối trọng hông

Kích thước thang máy 350kg

Thang máy có kích thước 350kg đang là loại thang được sử dụng nhiều nhất hiện nay, với tải trọng phổ thông và phù hợp với nhiều gia đình, chính vì vậy kích thước thang máy gia đình 350kg cũng được nhiều người quan tâm. Kích thước thang máy 350kg được chia thành 2 loại như sau:

Kích thước thang máy gia đình 350kg sử dụng loại cửa 600mm:

  • Kích thước thông thủy (hố thang máy): 1350mm (rộng) x 1500mm (sâu)
  • Kích thước cabin: 950mm (rộng) x 900mm (sâu) x 2300mm (cao)
  • Cửa thang: 600mm (rộng) x 2100mm (cao)
  • Hố pít thang máy: Tối thiểu là 500mm
  • OH (Là kích thước từ sàn bên dưới cùng có cửa thang máy cho tới vị trí trên cùng của hố thang máy có móc treo): 4200mm

Kích thước thang máy gia đình 350kg sử dụng loại cửa 700mm:

  • Kích thước thông thủy (hố thang máy): 1500mm (rộng) x 1500mm (sâu)
  • Kích thước phòng cabin: 1110mm (rộng) x 900mm (sâu) x 2300mm (cao)
  • Cửa thang máy: 700mm (rộng) x 2100mm (cao)
  • Hố pít thang máy: Tối thiểu là 500mm
  • OH (Là kích thước từ sàn bên dưới cùng có cửa thang máy cho tới vị trí trên cùng của hố thang máy có móc treo): 4200mm

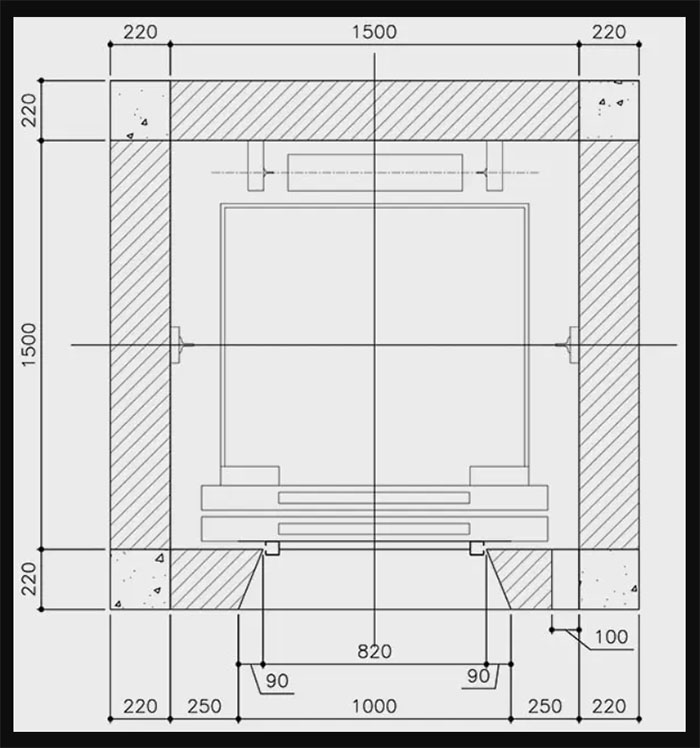

Kích thước thang máy 350kg

Kích thước thang máy 350kg

Kích thước thang máy 450kg

Thang máy gia đình 450kg cũng là một trong các dòng phổ biến nhất hiện nay, kích thước thang máy 450kg loại phổ thông có thể tải được từ 5 đến 6 người như sau:

  • Kích thước thông thủy (hố thang máy): 1700mm (rộng) x 2000mm (sâu)
  • Kích thước buồng thang máy 450kg: 1300mm (rộng) x 1400mm (sâu) x 2300mm (cao)
  • Cửa thang máy 450k có 2 loại là: 700mm (rộng) x 2100mm (cao) và 800mm (rộng) x 2100mm (cao)
  • Vận tốc di chuyển: 60m / phút hoặc 90m / phút tùy vào từng thiết kế của công trình.

Kích thước thang máy gia đình 450kg đối trọng sau:

  • Kích thước đối với thang máy có hố thang rộng:  1800mm (chiều rộng) x 1500mm (chiều sâu)
  • Kích thước buồng cabin thang máy: chiều rộng 1400, chiều sâu 1000mm, chiều cao 2200
  • Kích thước cửa thang: 800mm x 2100mm
  • Kích thước đối với thang máy có hố thang hẹp: 1500mm (chiều rộng) x 1800mm (chiều sâu)
  • Kích thước buồng cabin thang máy: chiều rộng 1100, chiều sâu 1300mm, chiều cao 2200
  • Kích thước cửa thang: 700mm x 2100mm

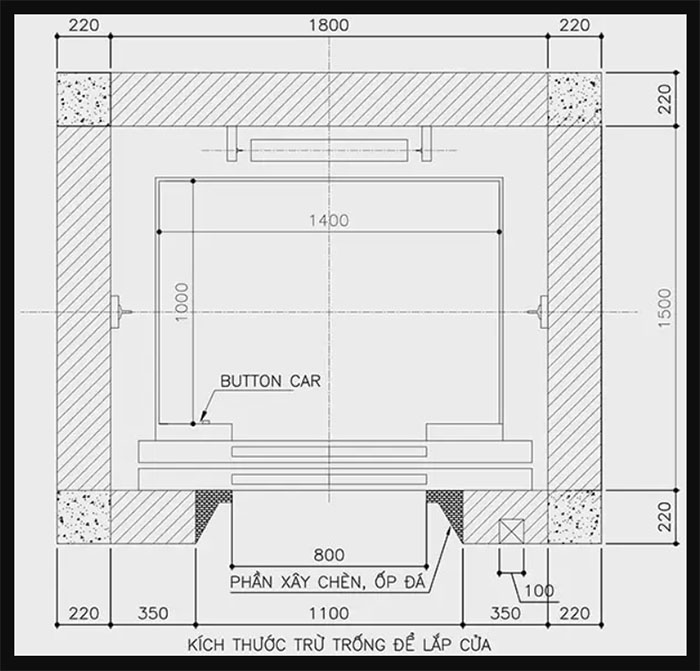

Kích thước thang máy 450kg

Kích thước thang máy 450kg

Kích thước thang máy gia đình 450kg đối trọng hông:

  • Kích thước hố thang: chiều rộng 2000mm, chiều sâu 1300mm
  • Kích thước buồng thang máy gia đình 450kg: chiều rộng 1400, chiều sâu 1000mm, chiều cao 2200
  • Kích thước cửa thang: 800mm x 2100mm

Kích thước thang máy 500kg

  • Hố thang máy: chiều rộng 1800mm, chiều sâu 1600mm
  • Kích thước phòng cabin: chiều rộng 1400mm, chiều sâu 1000mm
  • Kích thước cửa thang máy: 800mm.
  • Tải trọng 500kg: 7 người

Ngoài các kích thước thang máy gia đình như đã giới thiệu ở trên, thì còn một số loại lớn hơn như: kích thước thang máy 650kg, 750kg, 900kg và hơn 1000kg,… Để được tư vấn chi tiết về từng loại kích thước, các chủ đầu tư có thể liên hệ Hotline: 0949.788.666

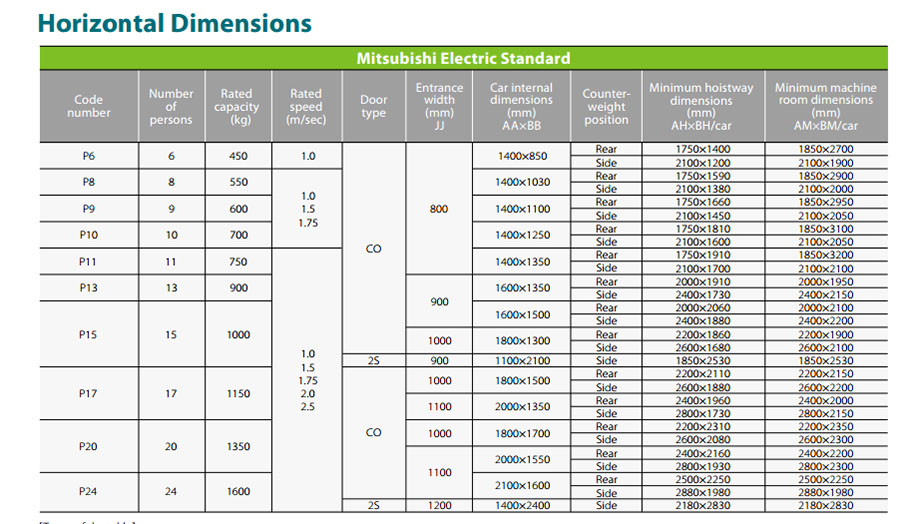

Kích thước thang máy gia đình Mitsubishi

Kích thước thang máy gia đình Mitsubishi

THÔNG SỐ KỸ THUẬT CẦN BIẾT VỀ KÍCH THƯỚC HỐ PIT THANG MÁY GIA ĐÌNH

1. Hố pit thang máy:

Hiểu một cách đơn giản, hố pit chính là phần được tính từ cốt 0:0 xuống.

– Chiều sâu của hố pit do từng loại tải trọng và từng loại thang quy định. Hố pit của thang máy gia đình phải đạt tối thiểu 700 mm. Ngoài ra, để không bị thấm nước khi khoan sâu 100 mm cũng cần phải chống thấm pit.

– Hố pit xét về mặt yêu cầu kỹ thuật phải luôn trong tình trạng khô ráo. Vì vậy, trong quá trình thi công hố pit thang máy, cả 5 mặt hố nên đổ bê tông với chiều dày tối thiểu là 200 mm.

– Sau khi lắp đặt xong thang máy cần tiến hành hoàn thiện phần sàn và phần tường xung quanh các cửa.

– Vào khoảng giữa tầng, cần phải xây dựng hệ thống đà linteau 3 mặt hố do hệ thống rail dẫn hướng thang máy quy định phải có một điểm bắt cố định vào tường ở khoảng cách 1500 mm.

– Tại mỗi tầng làm đà lăng tô cửa, làm đà kiềng ba mặt bên vách hố tại giữa hai sàn và vị trí các sàn (trong trường hợp chiều cao tầng trên 3100 mm.

– Xây dựng cầu thang xuống pit.

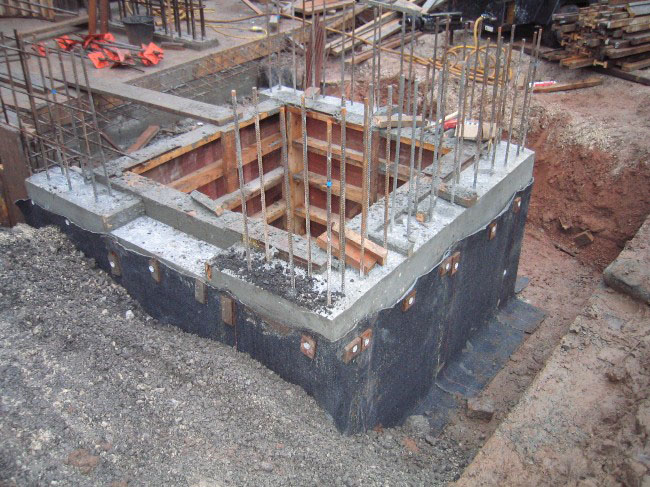

Chống thấm hố pit thang máy gia đình

Chống thấm hố pit thang máy gia đình

2. Tiêu chuẩn thông số kỹ thuật hố thang máy gia đình:

Sàn của hố thang máy phải đảm bảo chịu được lực tác dụng của cabin và thiết bị giảm chấn; đồng thời cũng cần đảm bảo chịu được lực tác dụng của ray dẫn hướng (trừ trường hợp ngoại lệ).

Nếu bắt buộc phải làm hố pit lửng (hố pit phía trên khoảng không gian) trong trường hợp đặc biệt, có thể có người qua lại thì cần đảm bảo được các tiêu chí sau:

– Phải trang bị đầy đủ bộ hãm an toàn cho đối trọng, hoặc nếu không dưới vị trí bộ giảm chấn của đối trọng phải có một cột chống.

– Tải trọng chịu được của sàn hố pit không được nhỏ hơn 5000 N/mét vuông.

– Kích thước hố thang máy gia đình cũng như độ sâu của nó phải phù hợp, cần đáp ứng 3 yêu cầu bắt buộc khi giảm chấn đã bị nén hết, nói cách khác là khi cabin đạt vị trí thấp nhất, như vậy sẽ đảm bảo tối ưu các yếu tố an toàn.

– Đường lên xuống của hố pit không những cần phải an toàn (bậc xây, thang tay cố định hay các quai sắt chôn trong tường…) mà còn cần đảm bảo không gây cản trở chuyển động hết hành trình của đối trọng hoặc cabin. Ngoài ra nó nên được bố trí ở lối vào cửa tầng

3. Phương án chống thấm cho hố thang máy gia đình:

Việc chống thấm hố thang máy khác với các công trình chống thấm thông thường khác ở chỗ đây là hạng mục chống thấm đặc biệt. Do các thang máy đặt máy kéo dưới hố pit nên sẽ gây ra sự rung lắc của động cơ khi hoạt động, điều này nghĩa là chủ đầu tư cần phải tính toán đến độ của lực tác động.

Nếu hố pit không được xử lý chống thấm theo phương pháp tối ưu nhất thì sẽ dẫn đến việc nước ngấm vào gây hỏng hóc các hệ thống điện, động cơ và hệ thống máy móc. Hậu quả là gây mất an toàn trong công tác bảo trì bảo dưỡng và trong quá trình sử dụng, ảnh hưởng nghiêm trọng đến kết cấu và tuổi thọ của công trình.

Tóm lại, ngay từ ban đầu, chống thấm hố pit cần được triển khai đúng quy trình và được thực hiện chính xác ngay cả những khâu nhỏ nhất.

Chống thấm vách hố PIT thang máy mặt ngoài

Chống thấm vách hố PIT thang máy mặt ngoài

4. Một số các lưu ý khác:

– Với các công trình bị giới hạn kích thước hố thang máy gia đình và bị không chế về chiều cao (các công trình nhà ở trong khu phố cổ, nhà biệt thự, liền kề, chia lô đã có thiết kế sẵn…), giải pháp tối ưu nhất là lựa chọn loại thang máy không có phòng máy. Tuy nhiên nhược điểm là chi phí phải bỏ ra khá cao.

– Đối với công trình nhà ở lắp thang máy liên doanh bị hạn chế khi đào hố âm PIT: Bạn phải làm bậc lên xuống khi nâng hố PIT lên hoặc nâng nền của tầng một lên cho đủ kích thước khi muốn thay đổi thiết kế trong trường hợp này. Nếu muốn giảm kích thước hố thang máy so với tiêu chuẩn thì bắt buộc phải có chấp nhận của cơ quan kiểm định Nhà nước và ý kiến xác nhận đồng ý của đơn vị lắp đặt.

– Đối với công trình nhà ở lắp thang máy gia đình bị hạn chế về diện tích: Bạn có thể chọn phương án lắp đối trọng sang bên, mở rộng thêm chiều rộng của hố và dùng thang đối trong bên nếu thang máy bị thiếu về chiều sâu.

NHỮNG LƯU Ý KHI CHỌN KÍCH THƯỚC HỐ THANG MÁY CHO CÔNG TRÌNH

Kích thước hố thang máy gia đình hay còn được gọi là kích thước lọt lòng nó là một trong những yếu tố vô cùng quan trọng. Kích thước hố thang máy gia đình đó là đo chiều ngang và chiều sâu hố. Nó thường tùy vào từng loại tải trọng khác nhau mà sẽ có kích thước khác nhau.

Mỗi một loại thang máy cũng có những kích thước khác nhau nó giúp cho việc lựa chọn của khách hàng trở lên đa dạng. Không những thế mỗi một loại lại đáp ứng nhu cầu riêng phù hợp với ưu điểm của nó. Từ kích thước của hố thang máy thực tế của khách hàng bên cung cấp sẽ tính toán và đưa ra luôn được phương án thi công kết cấu hố thang máy và kích thước cabin của quý khách sẽ là bao nhiêu từ đó tính toán được nhu cầu sử dụng cũng như là dùng các loại tải trọng nào? Thang máy tải trọng 350kg hay thang máy tải trọng 450kg …

Khi những người làm thiết kế có thể am hiểu và tiếp xúc với thực tế ngôi nhà của bạn thì họ sẽ có đủ các yêu cầu kĩ thuật để kiểm tra kích thước hố thang máy sao cho phù hợp. Bạn cần phải tham vấn kỹ thuật từ nhà cung cấp thang máy mà thôi.

KINH NGHIỆM LỰA CHỌN XÂY DỰNG KÍCH THƯỚC HỐ THANG MÁY GIA ĐÌNH

Với kích thước hố thang máy bị hạn chế thì kết cấu giếng thang nên sử dụng là kết cấu thép như trong hình, hoặc với kết cấu này cũng để làm thang bộ đi xung quanh thang máy và vách làm bằng kích thủy lực (thang máy vách kính).

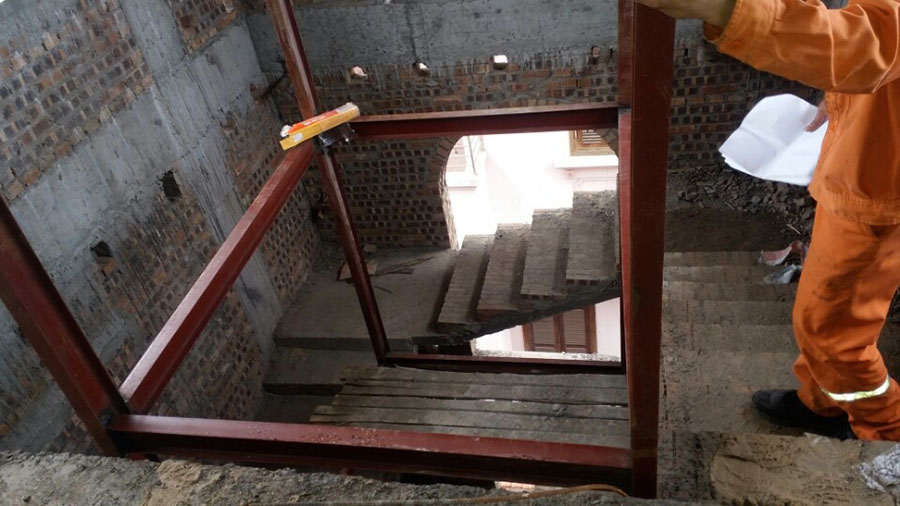

kết cấu khung thép hố thang máy gia đình

kết cấu khung thép hố thang máy gia đình

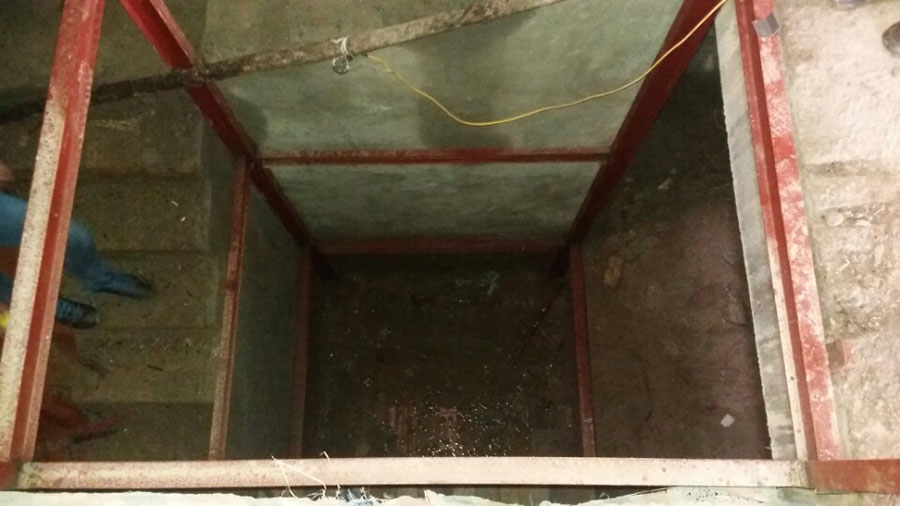

Kết cấu khung thép kích thước thang máy gia đình

Kết cấu khung thép hố thang máy gia đình

Với kích thước hố thang không bị hạn chế thì kết cấu sẽ làm bằng cột bê tông cốt thép như trong hình bên dưới.

Kết cấu bê tông cho hố thang máy theo kích thước chọn sẵn

Kết cấu bê tông cho hố thang máy theo kích thước chọn sẵn

Kết cấu bê tông cho hố thang máy gia đình

Kết cấu bê tông cho hố thang máy gia đình

Bạn chưa nắm rõ thông số kỹ thuật về kích thước hố thang máy gia đình cũng không sao, với những công ty thang máy uy tín, nhân viên chuyên nghiệp sẽ giúp tư vấn cho bạn. Giúp bạn có thể chọn được kích thước hố thang máy gia đình phù hợp nhất với thiết kế của công trình.

Tất cả cách kích thước đều là tiêu chuẩn của nhà sản xuất, nhưng tùy theo thực tế và yêu cầu của bạn trong phạm vi cho phép vẫn có thể thay đổi được. Hy vọng bạn sẽ tìm được kích thước hố thang máy gia đình để xây dựng phù hợp với kiến trúc nhà và tải trọng mong muốn.

Khi cần địa chỉ tư vấn lựa chọn kích thước thang máy gia đình hay các loại thang máy thích hợp cho công trình, chung cư,… của bạn hãy liên hệ ngay Công ty thang máy Hùng Phát để được tư vấn hướng dẫn về sản phẩm một cách chi tiết nhất.

Mọi chi tiết vui lòng liên hệ trực tiếp với Công ty Thang máy Hùng Phát để được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ kịp thời và hiệu quả nhất.

Hotline: 0949.788.6660911.856.777 0917.834.999

Với nhiều năm kinh nghiệm trong lĩnh vực tư vấn, lắp đặt thang máy cho các dự án trên phạm vi toàn quốc, công ty chúng tôi sẽ đưa ra giải pháp kích thước thang máy tối ưu nhất cho trường hợp của bạn, đồng thời giúp bạn không còn phải bận tâm, lo lắng về vấn đề chống thấm cho thang máy của gia đình, công trình.
